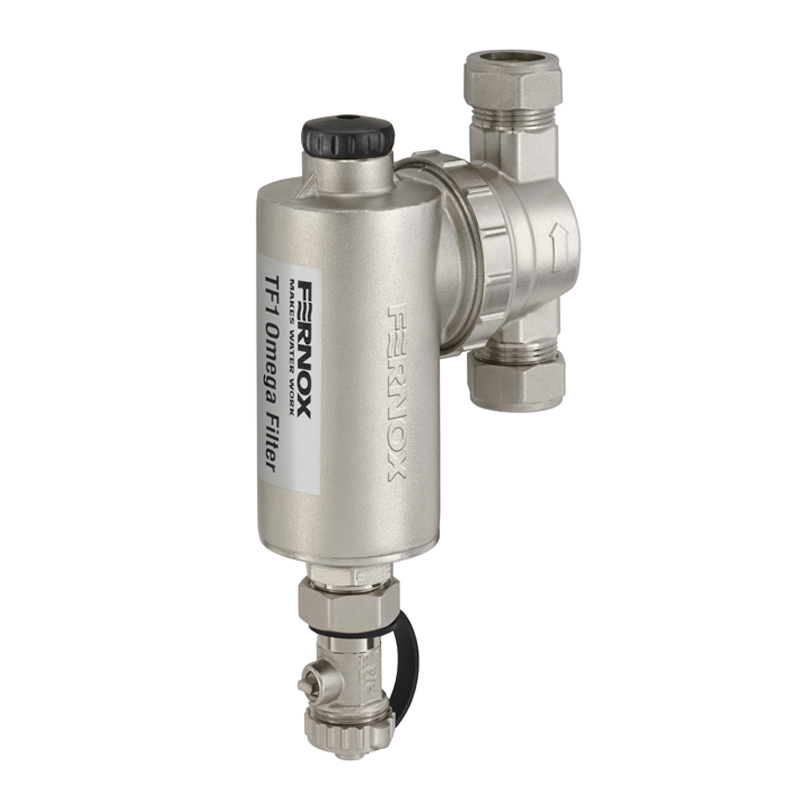

TF1 Omega Filter

Garantie:
25
Jaren

Ontworpen voor installatie in kleine of beperkt toegankelijke ruimtes, is dit hoogwaardige, afgedichte, in-line systeemfilter eenvoudig te installeren en snel en gemakkelijk te reinigen. Het is niet nodig om het apparaat te demonteren of de o’rings te vervangen tijdens het onderhoud, waardoor er ter plaatse tijd wordt bespaard. De TF1 Omega Filter is vervaardigd van hoge kwaliteit, vernikkeld, messing en maakt gebruik van de Hydronic Particle Separation (HPS) technologie en magnetische filtratie om magnetisch en niet-magnetisch puin uit het systeem te verwijderen. De kwaliteit en betrouwbaarheid van dit bekroonde filter wordt ondersteund door een marktleidende garantie van 25 jaar.

  • Hoge capaciteit en compact ontwerp. Ideaal voor gebruik in beperkte ruimtes
  • Gemakkelijk om te installeren– past op horizontale en verticale leidingen in beide stromingsrichtingen. Het filter kan onder een hoek van 45° werken
  • Unieke werking, verwijdert magnetische en niet-magnetische verontreinigingen uit het systeemwater. Snel en eenvoudig te reinigen zonder het apparaat te demonteren
  • Slimme, sterke, gesmede messing constructie (geen verborgen poreusheid) met vernikkelde platen
  • Uniek spruitstuk met dubbele radiale afdichtingen en meerdere oriëntatiemogelijkheden
  • Krachtige neodymiummagneet met schroefdraadmagneetkap
Productgarantie Registreren
Handleiding voor Pijpsnijders (PDF)
Gebruiksaanwijzing
TF1 Omega Filter
Beschikbare versies
ProductcodeType en Maat van PassingProductgegevensblad (PDF)
62322
Pasvorm: BSP, Passende maat: 1"
Download
62320
Pasvorm: BSP, Passende maat: 3/4"
Download
62248
Pasvorm: Slip Socket, Passende maat: 22mm
Download
62251
Pasvorm: Slip Socket, Passende maat: 28mm
Download
Volumegegevens
ProductcodeType en Maat van PassingStreepjescode van de Enkele EenheidAfmetingen per stuk (hoogte x breedte x diepte)Barcode op de omdoos (ITF)Afmetingen buitenverpakking(Hoogte x Breedte x Diepte)
62322
Pasvorm: BSP, Passende maat: 1"
5014551623224
70 x 190 x 130 mm
05014551001480
152 x 273 x 195 mm
62320
Pasvorm: BSP, Passende maat: 3/4"
5014551623200
70 x 190 x 130 mm
05014551001473
152 x 273 x 195 mm
62248
Pasvorm: Slip Socket, Passende maat: 22mm
5014551622487
70 x 190 x 132 mm
05014551622562
160 x 270 x 200 mm
62251
Pasvorm: Slip Socket, Passende maat: 28mm
5014551622517
70 x 190 x 132 mm
05014551622579
160 x 270 x 200 mm
Downloads
Fernox Productcatalogus 2026

Uitgelichte Producten

Country

Austria

Belgium (fr)

Belgium (nl)

China

Czech Republic

Denmark

France

Germany

Greece

Hungary

Ireland

Italy

Netherlands

Poland

Romania

Slovakia

Spain

Sweden

Turkey

United Kingdom

United States

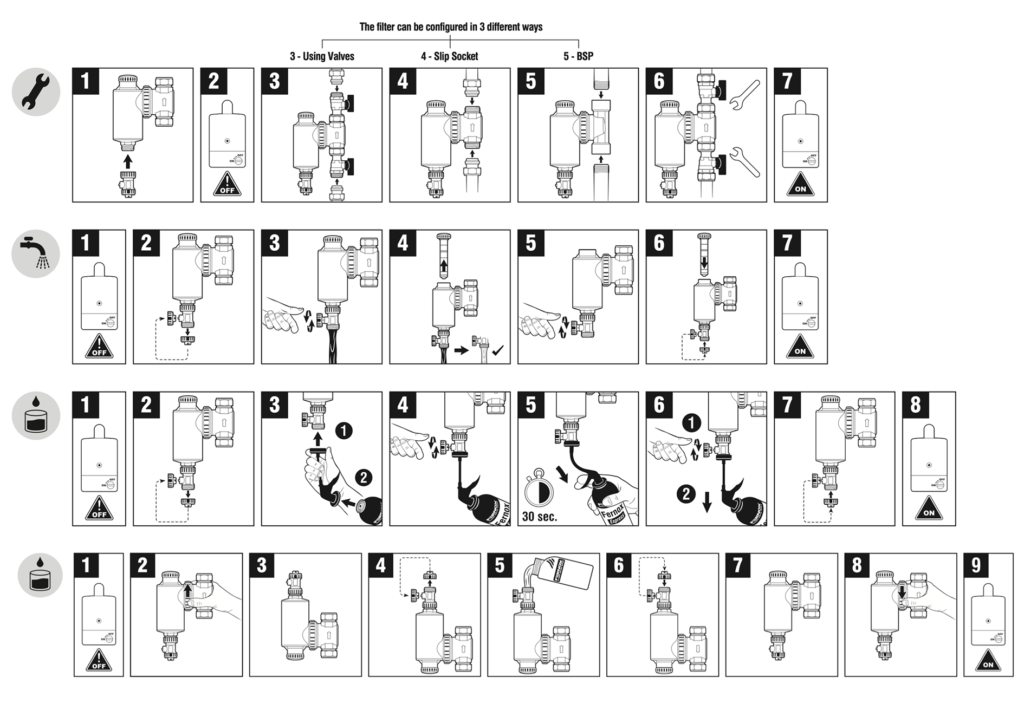

Gebruiksaanwijzing

Installeer het Fernox TF1 Omega-filter bij voorkeur op de retourleiding naar de ketel.

Het apparaat moet verticaal worden gemonteerd, maar kan onder een hoek van 45° geplaatst worden als de vrije ruimte boven het apparaat beperkt is. Zorg voor voldoende vrije ruimte boven het apparaat zodat de magneet kan worden verwijderd bij het reinigen van het apparaat.

Installatie:

1. De meegeleverde aftapkraan moet worden gemonteerd.
2. Schakel de ketel uit en tap het systeem af.
3. Sluit het Fernox TF1 Omega-filter aan op het leidingwerk. Het apparaat moet zo worden geïnstalleerd dat de stromingsrichting binnen het verwarmingscircuit overeenkomt met de richtingspijl op de inlaat-/uitlaatpoort.
4. Draai alle aansluitingen vast. Draai de ringkraag vast met een moersleutel om de positie te beveiligen.
5. Schakel de ketel weer in.

Reinigingsinstructies:

1. Schakel de boiler uit.
2. Verwijder de dop van de aftapkraan.
3. Open de aftapkraan.
4. Verwijder de magneet. Spoel het filter door totdat het water helder is.
5. Sluit de afvoerkraan.
6. Plaats de dop van de afvoerkraan terug. Plaats de magneet terug.
7. Start de ketel opnieuw op.

Hoe te doseren (265 ml):

*Zorg ervoor dat de dosering is voltooid voordat het systeem wordt gevuld of wanneer het is leeggelopen.

1. Schakel de ketel uit.
2. Draai de ringkraag op de verdeelaansluiting iets los.
3. Draai het filterhuis ondersteboven, zodat de aftapkraan zich bovenaan bevindt.
4. Verwijder de dop van de aftapkraan en open de aftapkraan.
5. Giet het chemische middel in het filterhuis.
6. Sluit de afvoerklep en plaats de dop van de afvoerklep terug.
7. Draai het filterhuis terug naar de oorspronkelijke positie, met de afvoerklep naar beneden gericht.
8. Draai de ringkraag weer vast en ga verder met het vullen van het systeem zoals gewoonlijk.

Hoe te doseren (samenvatting):

*Zorg ervoor dat het doseren is voltooid voordat het systeem wordt gevuld, of wanneer het is leeggelopen.

1. Schakel de ketel uit.
2. Verwijder de dop van de aftapkraan.
3. Bevestig de Express-adapter en schroef deze op de aftapkraan.
4. Open de aftapkraan.
5. Houd de Express-trekker 30 seconden ingedrukt.
6. Sluit de afvoerkraan en schroef de adapter los van het filter.
7. Plaats de dop van de afvoerkraan terug.
8. Schakel de ketel weer in.

De stand wijzigen:

1. Maak de ringkraag los en draai de inlaat-/uitlaatpoort naar de gewenste positie
2. Draai de ringkraag vast met een moersleutel om de positie te vergrendelen

Opmerkingen:

Bij het toevoegen van een onderdeel aan een verwarmingssysteem moet de installateur ervoor zorgen dat het systeem blijft voldoen aan de richtlijnen en vereisten van BS7671:2008 voor elektrische installaties.
Om vorstschade te voorkomen, mag het apparaat niet buiten of bij temperaturen van 0°C of lager Richtlijnen voor het gebruik van inhibitoren.
Een TF1 Omega-filter beschermt de ketel tegen de schadelijke effecten van rondcirculerend corrosieafval, dat zich in het systeem heeft opgehoopt als gevolg van een chemische reactie wanneer water in contact komt met gemengde metalen die in een verwarmings- en koelsysteem worden gebruikt. Om verdere corrosie te voorkomen, adviseert Fernox het gebruik van een hoogwaardige inhibitor in combinatie met het TF1 Omega-filter.
In situaties waar gedemineraliseerd of onthard water aanwezig is, moet een hoogwaardige inhibitor worden gebruikt.
